OGRZEWANIE   PODŁOGOWE nie potrzebuje kotłowni ani pieca, nie ma żadnych rur. Za pomocą termostatów cyfrowych ogrzewanie można tak zaprogramować aby, w każdym pomieszczeniu była temperatura, taka jaką my chcemy, a nawet w każdym dniu tygodnia o różnej porze dnia można zaprogramować inną temperaturę.

Ogrzewanie podłogowe znane było już w starożytności, wtedy posadzki były podgrzewane przez ciepło pochodzące z ognia. Od początku XX wieku stosowane jest elektryczne ogrzewanie podłogowe. Obecnie jest to najnowszy system ogrzewania mieszkań, sklepów, warsztatów, magazynów, szklarni, pomieszczeń hodowlanych i produkcyjnych, dużych hal, domków letniskowych i jednorodzinnych, hoteli, szkół, bloków mieszkalnych, osiedli, obiektów sportowych, zakładów przemysłowych, i innych. Posadzkę betonową lub podłogę nagrzewa do temperatury ok. 25stopniC prąd płynący w kablu grzejnym. Kabel grzejny znajduje się w betonie pod kafelkami, wykładziną lub pod podłogą. Kablem grzejnym można chronić przed zamarzaniem schody zewnętrzne, podjazdy do garaży, rynny, rury. Kable grzejne zamontowane w tynku na ścianie służą do usuwania wilgoci. Kable grzejne zamontowane w łazience pod lustrem chronią lustro przed zaparowaniem.

Przed montażem ogrzewania należy sprawdzić czy instalacja elektryczna , którą posiadamy jest dobra. Przyjmuje się ok. 120W na 1m2 pomieszczenia, na przykład; na mieszkanie 100m2 zainstalowana moc ogrzewania podłogowego wynosi 100m2 x 120W = 12000W = 12kW. Ogrzewaniem będą sterować cyfrowe termostaty i nawet przy dużych mrozach włączy się ok. 70% zainstalowanej mocy grzejnej to jest 12kW x 70% = 8,4kW . Instalacja powinna wytrzymać 8,4kW , powinna być wykonana z przewodów miedzianych 3 x 2,5mm2.

Dobór kabla grzejnego

100 W na 1m2 - stosuje się tylko wtedy gdy pomieszczenie ma już zapewnione inne ogrzewanie. Np; Jeżeli mamy zwykłe centralne ogrzewanie, które nawet przy dużych mrozach daje nam wystarczające ciepło, a chcemy podgrzać posadzkę lub tylko jej część o powierzchni 5m2, to należy założyć kabel grzejny o mocy nie mniejszej niż 5m2 x 100W/m2 = 500W.

150 W na 1m2 - najczęściej stosowana ilość mocy. Jeżeli chcemy podgrzać tylko część posadzki a nie całe pomieszczenie to należy dobrać kabel grzejny tak aby na 1m2 posadzki przypadało 150W mocy kabla grzejnego. Na przykład; na posadzkę o powierzchni 6m2 należy rozłożyć kabel grzejny o mocy nie mniejszej niż 6m2 x 150W = 900W.

200 W na 1m2 - dla łazienek stosuje się maksymalną moc dopuszczaną w pomieszczeniach mieszkalnych, dlatego że w łazienkach wymagana jest wyższa temperatura, a jest mało miejsca na rozłożenie kabla. Na przykład; Posadzka na której da się rozłożyć kabel grzejny ma 3m2, to należy założyć kabel grzejny o mocy 3m2 x 200W/m2 600 W.

250 W na 1m2 - dla pomieszczeń zimnych i wysokich, hale, magazyny, sklepy, sale, kościoły. Np; Jeżeli chcemy podgrzać posadzkę w zimnym pomieszczeniu o powierzchni 18m2, to należy założyć kable grzejne o  mocy 18m2 x 250W/m2 = 4500 W. Do takiego pomieszczenia można założyć 2 kable po 2250W.

300 W na 1m2 - dla wjazdów do garaży, schodów zewnętrznych, rur, rynien. Na przykład: Jeżeli chcemy podgrzać wjazd do garażu o długości 10m to należy wykonać dwie maty o szerokości 0,5m i długości 10m, zamontować je tak jaki jest rozstaw kół samochodu. Powierzchnia jednej maty wynosi 5m2, to należy wykonać ją z kabla o mocy 5m2 x 300W/m2 = 1500 W.

SPOSÓB ZAINSTALOWANIA KABLA GRZEJNEGO

- Montaż kabla grzejnego należy rozpocząć od wyboru miejsca, gdzie będzie jego zasilanie i sterowanie.
- Najlepiej na ścianie za drzwiami zamontować zwykłą puszkę instalacyjną o średnicy 60mm.
- W skrzynce z bezpiecznikami należy założyć bezpiecznik.
- Od bezpiecznika do puszki należy doprowadzić miedziany kabel zasilający 3 x 2,5mm2.
- Pomieszczenie wyłożyć styropianem lub innym izolatorem ciepła o grubości 10cm.
- Na styropianie rozłożyć metalową siatkę zbrojeniową z drutu fi 3mm.
- Siatkę należy uziemnić, przylutować do niej miedziany przewód 1,5mm2, w miejscu lutowania nałożyć koszulką termokurczliwą, drugi koniec przewodu przylutować do przewodu uziemiającego przy kablu zasilającym.
- Siatkę zalać betonem o grubości 3...6cm. Jeżeli nie mamy dużo miejsca na posadzkę lub gdy jest słaby strop to należy styropian zalać lekkim betonem samopoziomującym o grubości ok. 1...3cm w zależności od jego typu.
- W centralnej części pomieszczenia w odległości 10...50cm od ściany należy rozłożyć siatkę plastikową lub z włókna szklanego do której będzie montowany kabel grzejny.
- Obliczyć rozstaw między kablami grzejnymi, należy pole powierzchni siatki podzielić przez długość kabla np; gdy siatka na której będzie montowany kabel grzejny ma 16m2, kabel ma długość 200m. To należy 16m2 : 200m = 0,08m = 8cm. W tym przypadku kabel grzejny należy montować co 8cm.
- Najlepiej mocować za pomocą miedzianych drucików nawojowych o śr. 0,45mm lub taśmą przylepną.
- Montaż kabla grzejnego do siatki należy rozpocząć od przymocowania złącza kabla grzejnego z przewodem zasilającym. Kabel należy montować zygzakiem od jednej strony siatki do drugiej.
- Podłączenie kabla należy rozpocząć od doprowadzenia jego początku do puszki instalacyjnej.
- Kable podłączyć do termostatu według instrukcji i ustawić termostat na grzanie.
- Włączyć zasilanie bezpiecznikiem, po 5 minutach kabel grzejny powinien być już ciepły.
- Wyłączyć bezpiecznik, kabel grzejny zalać betonem o grubości ok. 1...3cm w zależności od jego typu lub bezpośrednio na kabel grzejny przykleić płytki (uważać by ostrym narzędziem nie uszkodzić kabla).
- Podczas schnięcia posadzki nie wolno włączać kabla.
- Płytki można przykleić już po kilku dniach.
- Wykładzinę dywanową lub z tworzywa sztucznego można przykleić po ok. 3 tygodniach.
- Panele podłogowe o grubości do 1cm można przykleić dopiero po upływie ok. 3 miesięcy gdy posadzka betonowa całkowicie wyschnie. Ogrzewanie można włączyć nie wcześniej niż po upływie ok. 3 tygodni od dnia wykończenia posadzki lub podłogi.
- Przez pierwszy miesiąc eksploatacji ogrzewania posadzka wysycha, zużycie energii jest kilkakrotnie wyższe, ponieważ ze świeżej posadzki odparowują resztki wody.
- W czasie eksploatacji ogrzewania podłogowego w prawidłowo ocieplonym mieszkaniu, temperatura posadzki najczęściej wynosi około 25oC. Jest to najbardziej zalecana ( optymalna ) temperatura posadzki.

UWAGI !
1. Zwiniętego kabla grzejnego, lub przylegającego do siebie nie wolno włączać do prądu na dłużej niż 5 minut.
2. Nie wolno pod napięciem włączonego kabla grzejnego zalewać betonem ani przyklejać do niego płytek.
3. Moc kabla grzejnego zainstalowanego w pomieszczeniu mieszkalnym prawidłowo ocieplonym z dobrymi oknami nie może przekraczać 200 W na 1m2 posadzki, w której jest on zamontowany.
4. Nie skracać kabla grzejnego, pozostałą część kabla można rozłożyć w sąsiednim pomieszczeniu lub na ścianie pod tynkiem.
5. Na posadzce w której jest zamontowany kabel grzejny mogą stać tylko takie meble i inne przedmioty z pod których może wydostać się ciepło. Meble powinny mieć nóżki, listwy lub cokół o wysokości co najmniej 4cm. Duże przedmioty należy postawić na listwy.
6. Posadzkę w której jest zamontowany kabel grzejny nie wolno przykrywać grubym dywanem, materacem ani innym materiałem izolacyjnym ciepło o grubości powyżej 1cm .
7. Kabel grzejny powinien być zamontowany w podłożu, które dobrze rozprowadza ciepło np; w betonie, w kleju do płytek, piasku lub też można kabel zamontować między dwoma blachami.
8. Kabel grzejny nie może dotykać do materiałów izolujących ciepło, ani do łatwopalnych.
9. Podczas montowania należy uważać na to by ostrym narzędziem nie uszkodzić kabla grzejnego.
10. Zamontowane kable grzejne nie mogą do siebie przylegać, ani nawet się z sobą stykać.
11. Nie wolno montować kabli grzejnych 15W/mb w posadzkach wykończonych panelami lub wykładziną.

Jeżeli ogrzewanie podłogowe zużywa zbyt dużo energii elektrycznej
to mogą być tego dwie przyczyny: Pierwsza, za słabo ocieplone pomieszczenie. Ściany zewnętrzne powinny mieć ocieplenie o grubości co najmniej 8cm. Podłoga powinna też posiadać ocieplenie o grubości co najmniej 4cm. Drugą przyczyną najczęściej się zdarzającą jest złe ustawienie termostatu. Termostat należy ustawić ( zaprogramować ) tak aby termometr pokojowy wskazywał temperaturę ok. 21stopniC. Zmniejszenie o 2stopnieC zmniejsza o ok. 30% zużycie energii elektrycznej. Gdy posiadamy licznik dwutaryfowy to termostat należy zaprogramować tak aby włączał się w godzinach tańszej taryfy; w następujących przedziałach godzinowych 3:00...6:00, 13:00...15:00. Jeżeli posiadamy licznik jednotaryfowy to termostat powinien włączać ogrzewanie w godzinach 3:00...6:00 i 15:00...17:00.

Prawidłowo założone elektryczne ogrzewanie podłogowe średnio w ciągu sezonu grzewczego wykorzystuje tylko ok. 5% zainstalowanej swojej mocy.

Kliknij w zdjęcie - zobaczysz większe i dokładny opis

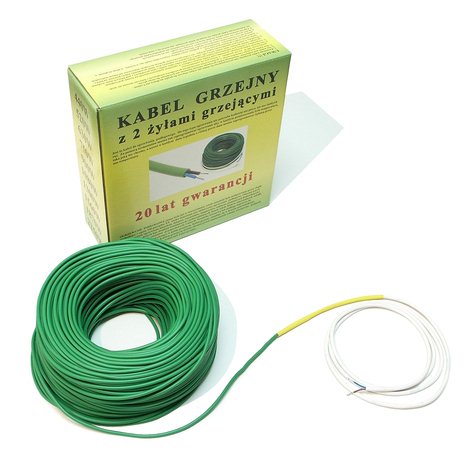

Kable grzejne
o mocy 10W na 1mb i o mocy 15W na 1mb , są one podwójnie izolowane, z dwoma żyłami grzejącymi, zasilane z jednej strony o średnicy 5mm. Na zamówienie mogę wykonać kable jednożyłowe, kable z ekranem lub kable samoregulujące się.

Kable  grzejne  10W  na  1mb
  Typ           moc      długość     prąd        opór        waga        cena
  PG100 - -   100W - -   10m - - 0,43A - - 529om - - 0,3kg - -  97,60zł
  PG120 - -   120W - -   11m - - 0,52A - - 442om - - 0,3kg - - 103,70zł
  PG145 - -   145W - -   14m - - 0,63A - - 365om - - 0,4kg - - 115,90zł
  PG175 - -   175W - -   16m - - 0,76A - - 302om - - 0,5kg - - 128,10zł
  PG210 - -   210W - -   21m - - 0,91A - - 252om - - 0,7kg - - 140,30zł
  PG250 - -   250W - -   25m - - 1,08A - - 212om - - 0,9kg - - 152,50zł
  PG300 - -   300W - -   30m - - 1,30A - - 176om - - 1,3kg - - 164,70zł
  PG360 - -   360W - -   36m - - 1,56A - - 147om - - 1,0kg - - 183,00zł
  PG440 - -   440W - -   44m - - 1,91A - - 120om - - 1,2kg - - 207,40zł
  PG520 - -   520W - -   52m - - 2,26A - - 101om - - 1,5kg - - 237,90zł
  PG630 - -   630W - -   63m - - 2,73A - - 84,0om - - 1,7kg - - 274,50zł
  PG750 - -   750W - -   75m - - 3,26A - - 70,5om - - 2,4kg - - 317,20zł
   PG900 - -   900W - -   90m - - 3,91A - - 58,8om - - 3,5kg - - 366,00zł
PG1080 - - 1080W - - 110m - - 4,70A - - 48,9om - - 3,6kg - - 427,00zł
PG1300 - - 1300W - - 130m - - 5,65A - - 40,7om - - 4,1kg - - 488,00zł
PG1560 - - 1560W - - 150m - - 6,78A - - 33,9om - - 4,5kg - - 549,00zł
PG1870 - - 1870W - - 180m - - 8,13A - - 28,3om - - 5,8kg - - 610,00zł
PG2250 - - 2250W - - 200m - - 9,78A - - 23,5om - - 6,7kg - - 671,00zł
Kable do ogrzewania mieszkań, sklepów, domów  jednorodzinnych,  domków letniskowych, biur, hoteli, szkół, bloków mieszkalnych, osiedli, obiektów sportowych. Można je też stosować do podgrzewania podłóg panelowych

Maty pod płytki i podłogi
Typ              moc      powierzchnia     prąd        opór        waga        cena
  MP100 - -   100W - -   0,5...1,0m2 - - 0,43A - - 529om - - 0,3kg - - 183,00zł
  MP120 - -   120W - -   0,6...1,2m2 - - 0,52A - - 442om - - 0,4kg - - 189,10zł
  MP145 - -   145W - -   0,7...1,5m2 - - 0,63A - - 365om - - 0,5kg - - 195,20zł
  MP175 - -   175W - -   0,9...1,8m2 - - 0,76A - - 302om - - 0,6kg - - 201,30zł
  MP210 - -   210W - -   1,0...2,0m2 - - 0,91A - - 252om - - 0,9kg - - 219,60zł
  MP250 - -   250W - -   1,2...2,5m2 - - 1,08A - - 212om - - 1,2kg - - 244,00zł
  MP300 - -   300W - -   1,5...3,0m2 - - 1,30A - - 176om - - 1,5kg - - 268,40zł
  MP360 - -   360W - -   1,8...3,6m2 - - 1,56A - - 147om - - 1,6kg - - 298,90zł
  MP440 - -   440W - -   2,2...4,4m2 - - 1,91A - - 120om - - 1,7kg - - 329,40zł
  MP520 - -   520W - -   2,6...5,2m2 - - 2,26A - - 101om - - 2,1kg - - 366,00zł
  MP630 - -   630W - -   3,1...6,2m2 - - 2,73A - - 84,0om - - 2,5kg - - 402,60zł
  MP750 - -   750W - -   3,4...7,5m2 - - 3,26A - - 70,5om - - 3,0kg - - 445,30zł
  MP900 - -   900W - -   4,5...9,0m2 - - 3,91A - - 58,8om - - 4,4kg - - 506,30zł
MP1080 - - 1080W - - 5,0...10,0m2 - - 4,70A - - 48,9om - - 5,0kg - - 567,30zł
MP1300 - - 1300W - - 6,5...13,0m2 - - 5,65A - - 40,7om - - 5,3kg - - 640,50zł
MP1560 - - 1560W - - 7,8...15,6m2 - - 6,78A - - 33,9om - - 5,7kg - - 732,00zł
MP1870 - - 1870W - - 9,3...18,6m2 - - 8,13A - - 28,3om - - 7,6kg - - 841,80zł
MP2250 - - 2250W - -  11...22,0m2 - - 9,78A - - 23,5om - - 9,0kg - - 963,80zł
Maty do ogrzewania mieszkań, sklepów, domów  jednorodzinnych,  domków letniskowych, biur, hoteli, szkół, bloków mieszkalnych, osiedli, obiektów sportowych. Można je też stosować do podgrzewania podłóg panelowych

Maty pod płytki i do rozmrażania
  Typ            moc        powierzchnia      prąd         opór       waga        cena
MZ125 - -   125W - -   0,4...1,2m2 - - 0,54A - -  423om - - 0,3kg - - 176,90zł
MZ150 - -   150W - -   0,5...1,5m2 - - 0,65A - -  353om - - 0,3kg - - 183,00zł
MZ170 - -   170W - -   0,6...1,7m2 - - 0,73A - -  315om - - 0,4kg - - 189,10zł
MZ200 - -   200W - -   0,7...2,0m2 - - 0,86A - -  267om - - 0,5kg - - 201,30zł
MZ260 - -   260W - -   0,9...2,6m2 - - 1,13A - -  203om - - 0,6kg - - 213,50zł
MZ310 - -   310W - -   1,0...3,1m2 - - 1,34A - -  172om - - 0,9kg - - 231,80zł
MZ370 - -   370W - -   1,2...3,7m2 - - 1,60A - -  143om - - 1,2kg - - 250,10zł
MZ450 - -   450W - -   1,5...4,5m2 - - 1,95A - -  117om - - 1,5kg - - 280,60zł
 MZ540 - -   540W - -   1,8...5,4m2 - - 2,34A - - 98,2om - - 1,6kg - - 305,00zł
 MZ640 - -   640W - -   2,1...6,4m2 - - 2,78A - - 82,7om - - 1,7kg - - 335,50zł
 MZ800 - -   800W - -   2,7...8,0m2 - - 3,47A - - 66,2om - - 2,1kg - - 372,10zł
 MZ920 - -   920W - -   3,1...9,2m2 - - 4,00A - - 57,5om - - 2,5kg - - 408,70zł
MZ1100 - - 1100W - - 3,7...11,0m2 - - 4,78A - - 48,1om - - 3,0kg - - 451,40zł
MZ1350 - - 1350W - - 4,5...13,5m2 - - 5,86A - - 39,2om - - 4,4kg - - 512,40zł
MZ1600 - - 1600W - - 5,3...16,0m2 - - 6,95A - - 33,0om - - 5,0kg - - 585,60zł
MZ1800 - - 1800W - - 6,0...18,0m2 - - 7,82A - - 29,4om - - 5,3kg - - 671,00zł
MZ2300 - - 2300W - - 7,7...23,0m2 - - 10,0A - - 23,0om - - 5,7kg - - 768,60zł
MZ2700 - - 2700W - - 9,0...18,0m2 - - 11,7A - - 19,6om - - 7,6kg - - 890,60zł
Maty do ogrzewania zimnych pomieszczeń, garaży, warsztatów, magazynów, hal, do topienia śniegu i lodu z podjazdów, tarasów, chodników, schodów oraz do zabezpieczenia zbiorników przed zamarznięciem.

URZĄDZENIA  STERUJĄCE  OGRZEWANIEM

                  Nazwa urządzenia                                        Cena
                                                                                           brutto w zł
Auraton 30 1,6kW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  85,40
Auraton 30 z czujnikiem 1,6kW . . . . . . . . . . . . . . . . . . 122,00
Termostat MTC100 ( 2 czujniki ) 3,6kW . . . . . . . . . . 134,20
EcoTronic T430 ( 2 czujniki ) 3,5kW . . . . . . . . . . . . . . 170,80
DigiTime 600i ( 9 temperatur ) 3,5kW . . . . . . . . . . . . . 164,70
DigiTime 600c ( 9 tem. + czujn. ) 3,5kW . . . . . . . . . . . 170,80
ThermoTronic T-500 ( 2 czujniki ) 3,5kW . . . . . . . . . 189,10
Euroster 1300 z wyświetlaczem 1kW . . . . . . . . . . . . . . 146,40
Auraton 2005 ( 9 programów ) 1kW . . . . . . . . . . . . . . . 152,50
Euroster 2016 ( 9 programów ) 3,5kW. . . . . . . . . . . . . 158,60
Auraton 2020 licznik energii 1kW . . . . . . . . . . . . . . . . 164,70
Czujnik termistorowy do posadzki . . . . . . . . . . . . . . . . . . 36,60
Przekaźnik ( stycznik ) 3,5kW 16A. . . . . . . . . . . . . . . . . 36,60
Siatka montażowa z włókna szklanego 1m2 . . . . . . . . . . . 6,10
Linka grzejna 100mb . . . . . . . . . . . . . . . . . . . . . . . . . . . . 176,80
Zegar z programat. do sterowania grzejnikami . . . . . . . 97,60
Stycznik 4 x 5,2kW 24A do termostatów cyfrow. . . . . . . 97,60
Licznik energii elektrycznej wkładany do gniazda . . . 164,70
Druciki do wiązania kabli ( 500szt.) . . . . . . . . . . . . . . . . . . 6,10

20   LAT   GWARANCJI   NA   KABLE   I   MATY   GRZEJNE

Gwarancja jest dlatego taka długa, ponieważ są to kable dwużyłowe, ciepło w kablu grzejnym rozkłada się na dwie żyły, przez to żyła grzejna jest mniej obciążona niż w kablu jednożyłowym. Kable grzejne pracują w temperaturze do 40stopniC. Wykonane są z linki grzejnej. Linka grzejna jest pokryta podwójną warstwą izolacji. Izolacja wytrzymuje temperaturę 180stopniC, wytrzymuje napięcie 2500V i chroni linkę grzejną przed wilgocią i powietrzem, zapobiega rdzewieniu ( utlenianiu się ) linki, poza tym linka wykonana jest z materiału odpornego na rdzewienie.

Warunki gwarancji

Producent udziela 20 lat gwarancji na kabel grzejny zamontowany i eksploatowany ściśle według instrukcji.
Gdy stwierdzimy że kabel grzejny nie grzeje to należy;
1 - sprawdzić czy termostat wskazuje włączone ogrzewanie, na wyświetlaczu cyfrowego termostatu powinien
być widoczny wskaźnik włączonego ogrzewania.
2 - sprawdzić czy bezpiecznik jest dobry, gdy mamy automatyczny bezpiecznik to powinien być włączony.
3 - zadzwonić do naszej firmy tel. 071 39 22 034 lub 0602 46 54 01.
Gdy okaże się że mata grzejna jest uszkodzona z powodu złego montażu lub złej eksploatacji to klient pokrywa koszty dojazdu (2zł za 1 km netto + 22% VAT) i naprawy (600...1000zł netto + 22% VAT).
Gwarancja jest nie ważna, klient pokrywa koszty gdy okaże się że jest;
1 - Termostat nieprawidłowo nastawiony.
2 - Brak napięcia zasilającego.
3 - Uszkodzony bezpiecznik.
4 - Uszkodzony kabel doprowadzający prąd do termostatu.
5 - Kabel grzejny jest uszkodzony, przecięty lub styka się z ostrym przedmiotem metalowym.
6 - Posadzka przykryta materiałem izolacyjnym o grubości powyżej 1cm ( grubym dywanem lub materacem).
7 - Zamontowany kabel grzejny 15W/mb w posadzce wykończonej wykładziną lub podłogą panelową.
8 - Kabel grzejny samodzielnie naprawiany.
Gdy naprawa okaże się nieopłacalna to klientowi zostanie zwrócony koszt zakupionego u Mnie kompletu ogrzewania.
