Sterownik  silnika  indukcyjnego  25kW  40V...100V  400A

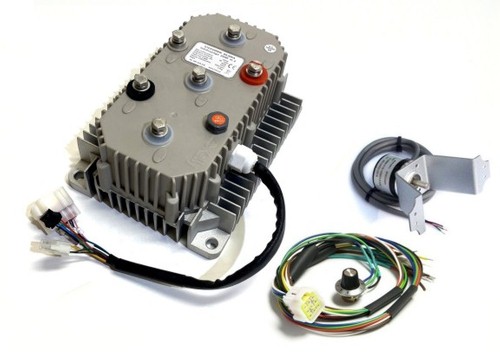

Kliknij - zobaczysz duże zdjęcie
Maksymalna moc . . . . . . . . . . . . . . . . . . . 25kW
Napięcie zasilania . . . . . . . . . . . . . . .40V...100V
Maksymalny pobór prądu przez 20s . . . . 400A
Maksymalny ciągły pobór prądu . . . . . . . 200A
Długość . . . . . . . . . . . . . . . . . . . . . . . . . .19,5cm
Szerokość . . . . . . . . . . . . . . . . . . . . . . . .14,8cm
Wysokość . . . . . . . . . . . . . . . . . . . . . . . . . . 9cm
Waga. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1,6kg
KOMPLET:   Sterownik, potencjometr, enkoder, opornik, instrukcja obsłgi, gwarancja, faktura.
Cena   4 684 zł    brutto

Elektroniczny regulator obrotów do silników indukcyjnych. Za pomocą tego urządzenia można płynnie regulować prędkość płynięcia łodzi oraz jazdy motocykla, gokarta, samochodu lub innego pojazdu





Uruchomienie sterownika:

1. Sterownik należy podłączyć zgodnie z rysunkiem.
2. Do zacisków W, V i U podłączyć silnik.
3. Połączenia należy wykonać kablem o przekroju co najmniej 50mm2.
4. Do zacisku - podłączyć minus zasilania.
5. Do zacisku + podłączyć plus zasilania.
6. Czerwony cienki kabel podłączyć do włącznika.
7. Włącznik podłączyć do zacisku + .
8. Przed włączeniem sterownika, potencjometr należy ustawić na zero ( początek regulacji ).
9. Za pomocą włącznika można włączać silnik w każdym momencie jego pracy.
10. Do zasilania powinien też być podłączony bezpiecznik 400A.
11. Po dłuższej ciągłej pracy należy sprawdzić jak mocno się grzeje obudowa
sterownika i zaciski przewodów.
12. Jeżeli zaciski przewodów lub obudowa jest tak gorąca że nie można jej utrzymać w ręce,
to do chłodzenia należy zamontować wentylator.



Regulator obrotów do silnika indukcyjnego KIM7260E - schemat połączeń
