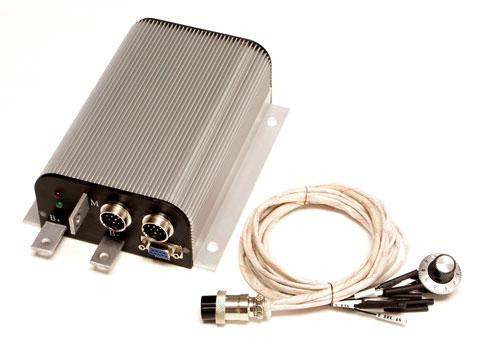

Elektroniczny sterownik silników szczotkowych prądu stałego, służy do płynnej regulacji obrotów silnika na napięcie 18V...90V.
Sterownik posiada:
- zabezpieczenie termiczne, to znaczy gdy temperatura wewnątrz sterownik przekroczy 110°C, to sterownik się wyłączy;
- zabezpieczenie prądowe, można ustawić jaki maksymalny prąd może podawać sterownik do silnika;
- wolny start (soft-start), można ustawić tak aby, silnik powoli się rozpędzał do maksymalnych obrotów.

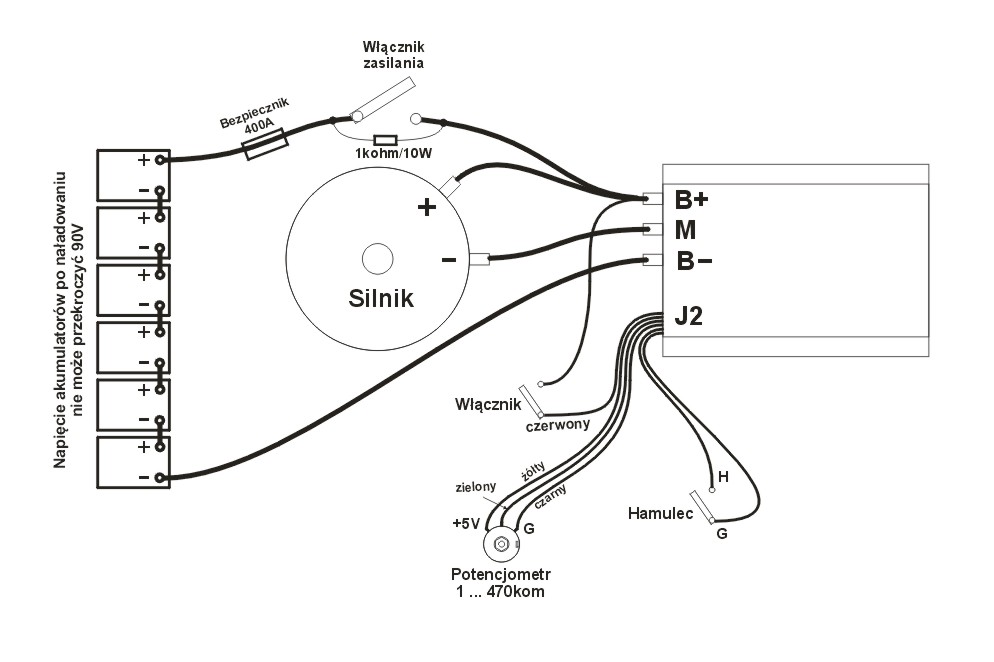

Uruchomienie sterownika:
1. Urządzenie należy przymocować do metalowej ramy lub obudowy pojazdu, w celu dobrego odprowadzenia ciepła z obudowy sterownika.
2. Do zacisku B+ i M podłączyć szczotkowy silnik elektryczny, o prądzie startowym nie większym niż
400A.
3. Połączenia należy wykonać kablem o przekroju co najmniej 40mm2.
4. Do zacisku B- podłączyć minus zasilania.
5. Do zacisku B+ podłączyć plus zasilania.
6. Do gniazda J2 włożyć wtyczkę kabla z potencjometrem.
7. Do przewodu 1 PWR i do zacisku B+ podłączyć włącznik.
8. Za pomocą włącznika można włączać i wyłączać silnik w każdym momencie jego pracy.
9. Do zasilania powinien też być podłączony bezpiecznik 400A.
10. Po dłuższej ciągłej pracy należy sprawdzić jak mocno się grzeje obudowa sterownika i zacisk M.
11. Jeżeli zaciski przewodów lub obudowa jest tak gorąca że nie można jej utrzymać w ręce, to można ją chłodzić wentylatorem.
|
