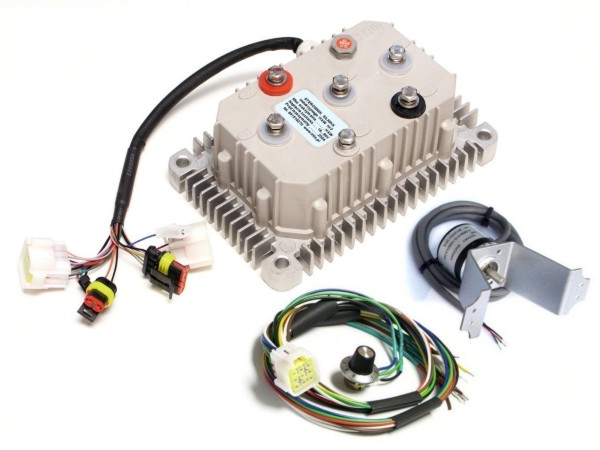

Sterownik  silnika  indukcyjnego  14kW  40V...90V  200A

Elektroniczny regulator obrotów do silników indukcyjnych, służy regulacji obrotów silnika. Za pomocą tego urządzenia można płynnie regulować prędkość płynięcia łodzi lub jazdy motocykla, gokarta, samochodu lub innego pojazdu.

UWAGA ! Przewody łączące sterownik z silnikiem powinny być jak najkrótsze i dobrze izolowane, na złącze należ nałożyć koszulkę izolacyjną.



Uruchomienie sterownika:

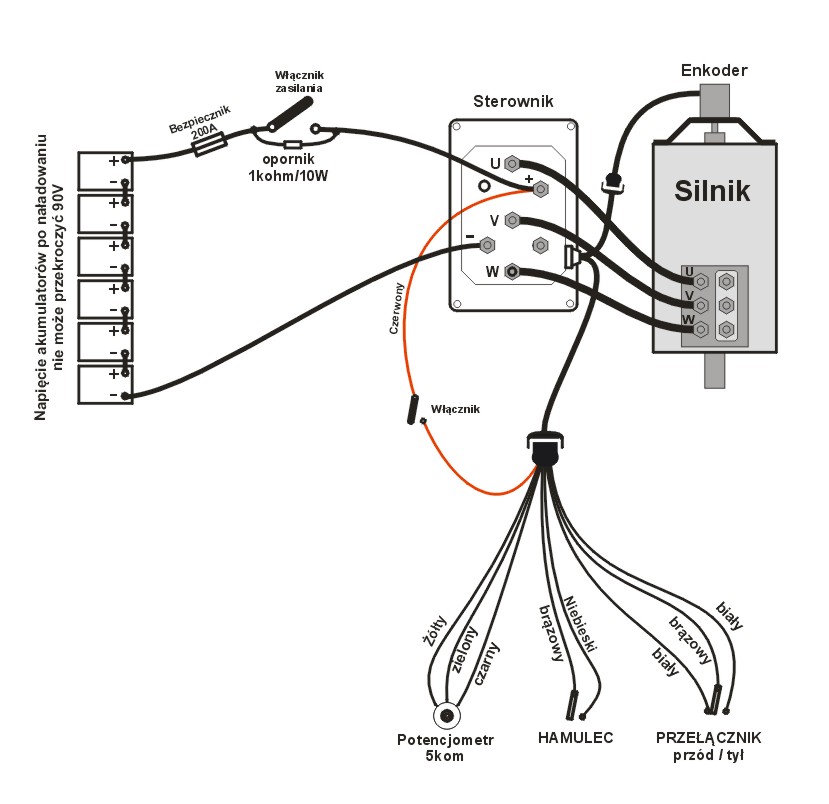

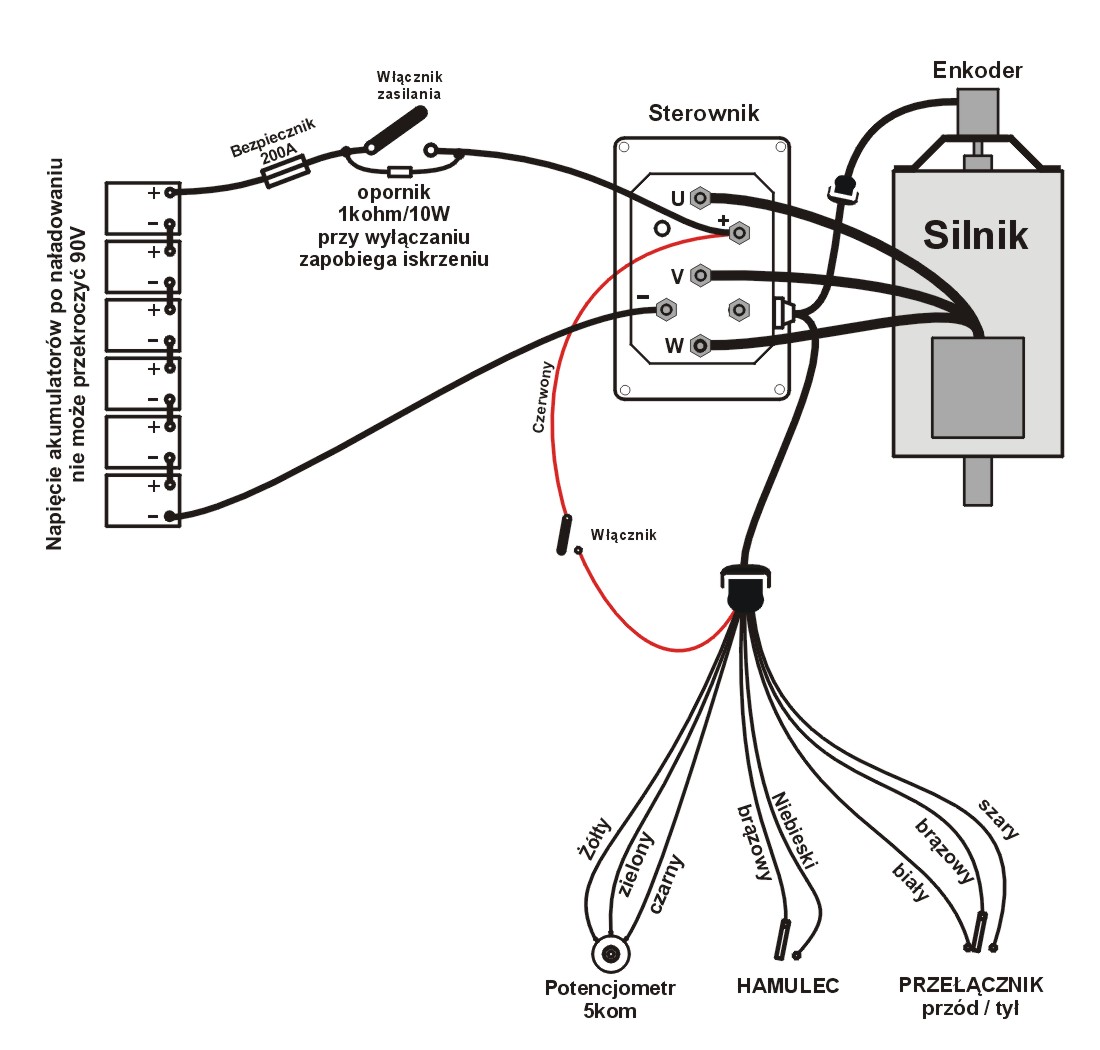

1. Sterownik należy podłączyć zgodnie z rysunkiem.
2. Do zacisków W, V i U podłączyć silnik.
3. Połączenia należy wykonać kablem o przekroju co najmniej 20mm2.
4. Do zacisku - podłączyć minus zasilania.
5. Do zacisku + podłączyć plus zasilania.
6. Czerwony cienki kabel podłączyć do włącznika.
7. Włącznik podłączyć do zacisku + .
8. Przed włączeniem sterownika, potencjometr należy ustawić na zero ( początek regulacji ).
9. Za pomocą włącznika można włączać silnik w każdym momencie jego pracy.
10. Do zasilania powinien też być podłączony bezpiecznik 200A.
11. Po dłuższej ciągłej pracy należy sprawdzić jak mocno się grzeje obudowa
sterownika i zaciski przewodów.
12. Jeżeli zaciski przewodów lub obudowa jest tak gorąca że nie można jej utrzymać w ręce,
to do chłodzenia należy zamontować wentylator.
