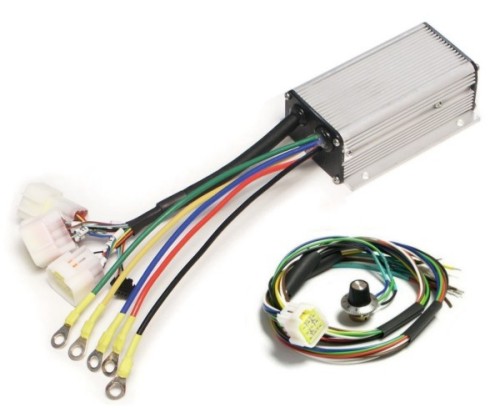

Elektroniczny regulator obrotów do silników BLDC, służy do regulacji obrotów silnika. Za pomocą tego urządzenia można płynnie regulować prędkość płynięcia łodzi oraz prędkość jazdy motocykla, gokarta lub innego pojazdu.
UWAGA ! Przewody łączące sterownik z silnikiem powinny być jak najkrótsze i dobrze izolowane, na złącze należy nałożyć koszulkę izolacyjną.
Uruchomienie sterownika:

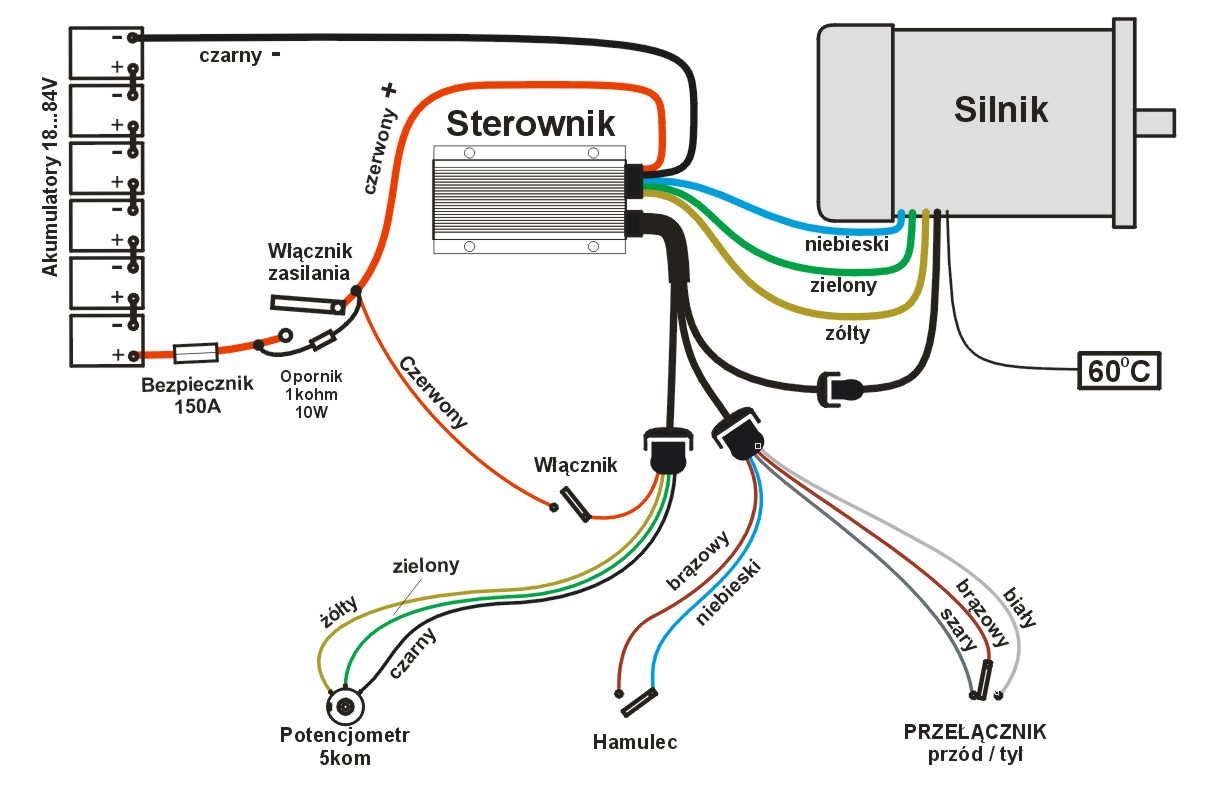

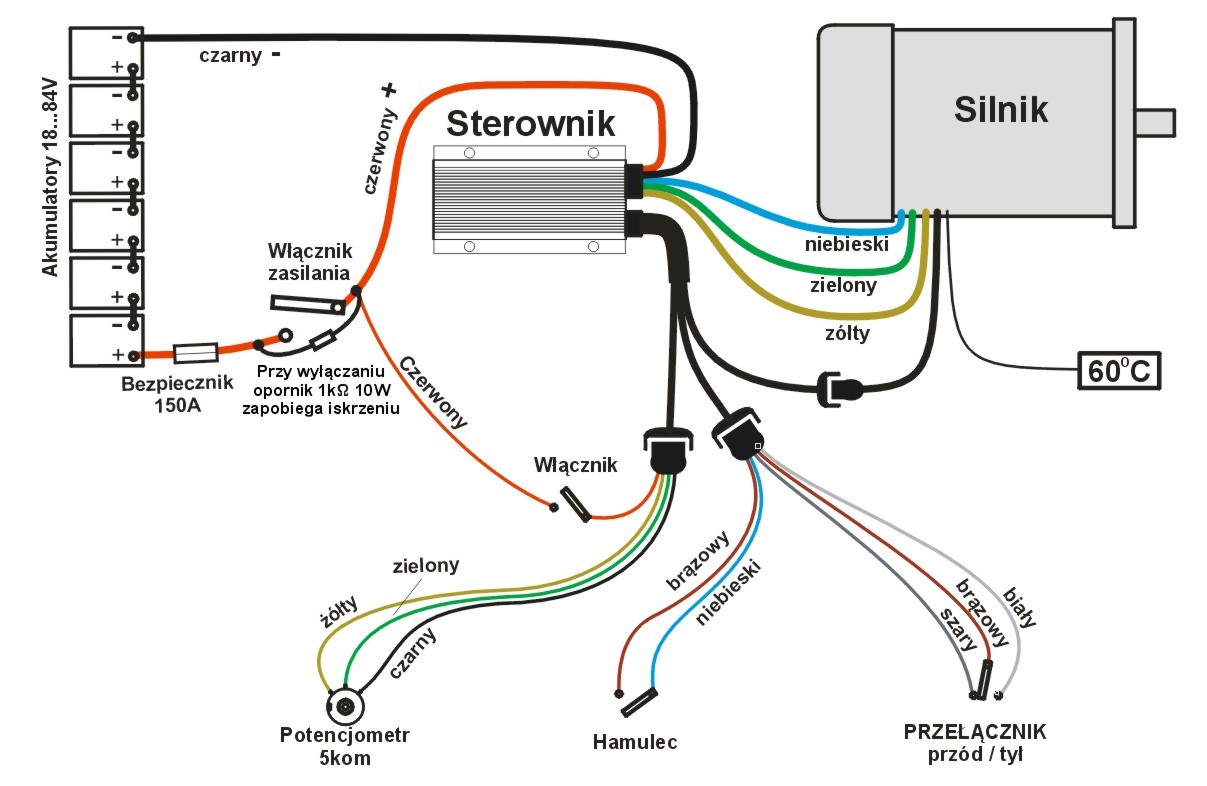

1. Sterownik należy podłączyć zgodnie z rysunkiem.
2. Kabel żółty, zielony i niebieski podłączyć do silnika.
3. Połączenia należy wykonać kablem o przekroju co najmniej 8mm2.
4. Do kabla czarnego podłączyć minus zasilania.
5. Do kabla czerwonego podłączyć plus zasilania.
6. Czerwony cienki kabel podłączyć do włącznika.
7. Włącznik podłączyć do czerwonego kabla zasilającego .
8. Przed włączeniem sterownika, potencjometr należy ustawić na zero ( początek regulacji ).
9. Za pomocą włącznika można włączać silnik w każdym momencie jego pracy.
10. Do zasilania powinien też być podłączony bezpiecznik 150A.
11. Po dłuższej ciągłej pracy należy sprawdzić jak mocno się grzeje obudowa
sterownika i zaciski przewodów.
12. Jeżeli zaciski przewodów lub obudowa jest tak gorąca że nie można jej utrzymać w ręce,
to do chłodzenia należy zamontować wentylator.
|
