Dane techniczne:

Cena 9923zł
Komplet zawiera:
- Silnik
- Instrukcja obsługi
- 10 lat gwarancji
- Fakturę VAT

Silnik   bezszczotkowy  15kW  24V...90V

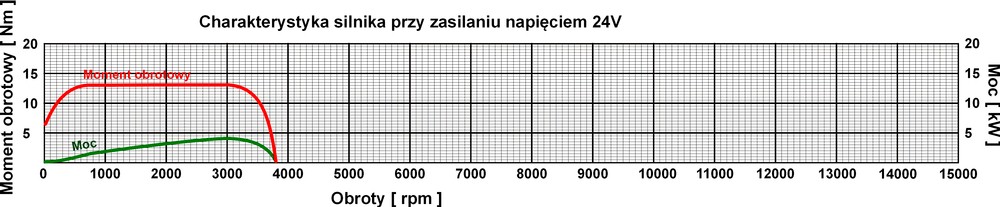

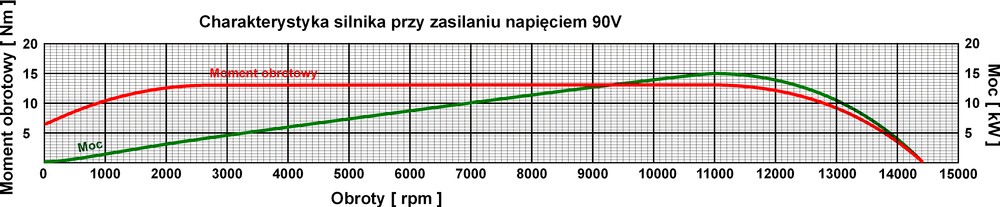

Silnik bezszczotkowy, polecany do napędu roweru, skutera, motocykla, gokarta, motolotni i innych pojazdów. Żywotność silnika jest większa od silników szczotkowych dlatego że, silnik nie posiada zużywających się szczotek i komutatora. W silniku są zamontowane magnesy neodymowe. Moc silnika zależy od napięcia z jakiego jest zasilany. Gdy silnik jest zasilany z napięcia 24V to osiąga moc tylko 4kW a gdy jest zasilany z napięcia 90V to osiąga moc aż 15kW. Gdy silnik jest bardzo dobrze chłodzony, to może ciągle, bez przerwy, pobierać prąd 90A, a przy zasilaniu 90V osiąga moc 7,5kW, oraz może przez 5 sekund pobierać prąd 180A, osiąga wtedy moc 15kW. Im silnik jest lepiej chłodzony tym może dłużej pracować z maksymalną mocą.

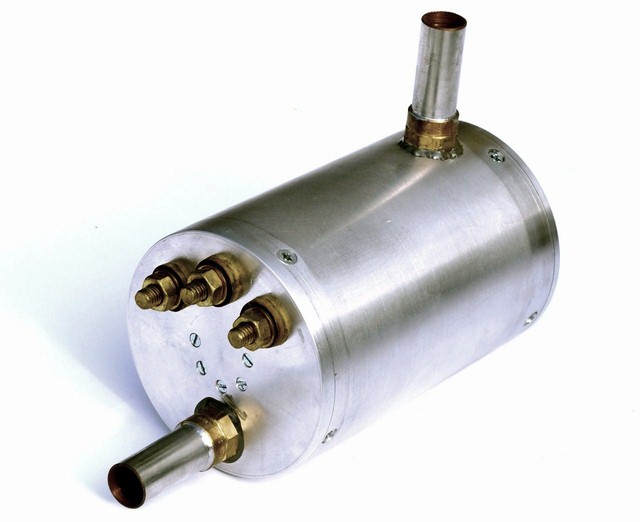

Silnik   bezszczotkowy  15kW  24V...90V

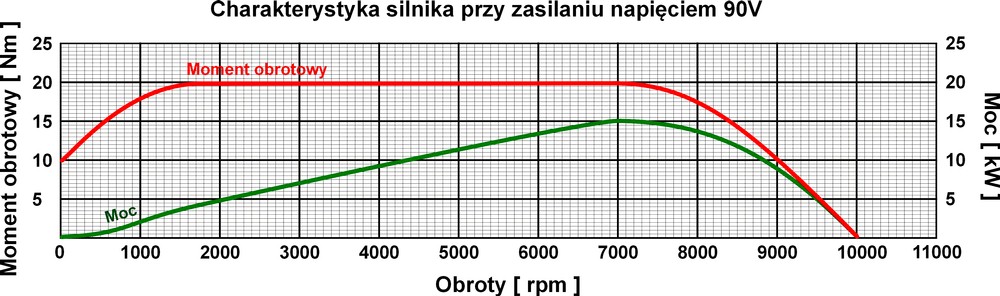

Silnik bezszczotkowy, polecany do napędu skutera, motocykla, gokarta, łodzi, motolotni i innych pojazdów. Żywotność silnika jest większa od silników szczotkowych dlatego że, silnik nie posiada zużywających się szczotek i komutatora. W silniku są zamontowane magnesy neodymowe. Moc silnika zależy od napięcia z jakiego jest zasilany. Gdy silnik jest zasilany z napięcia 24V to osiąga moc tylko 5kW a gdy jest zasilany z napięcia 90V to osiąga moc aż 15kW. Gdy silnik jest bardzo dobrze chłodzony olejem, to może ciągle, bez przerwy, pobierać prąd 200A, a przy zasilaniu 90V osiąga moc 11kW, oraz może przez 20 sekund pobierać prąd 250A, osiąga wtedy moc 15kW. Im silnik jest lepiej chłodzony tym może dłużej pracować z maksymalną mocą.

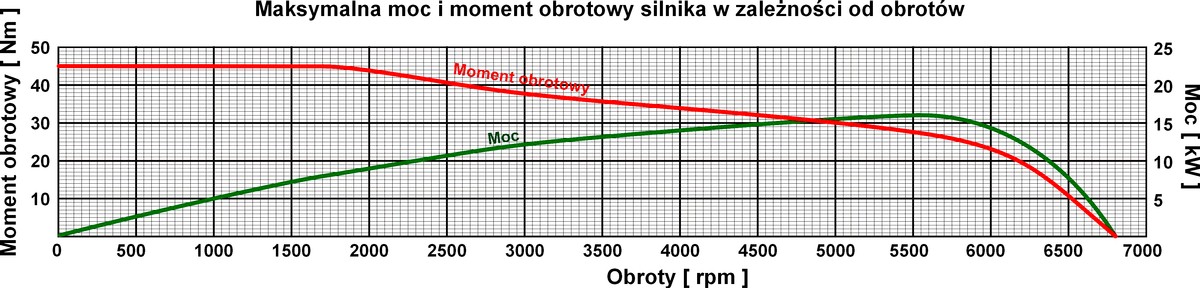

Silnik szczotkowy prądu stałego, jest polecany do napędu skutera, motocykla, gokarta, łodzi, samochodu i innych pojazdów oraz do wyciągarek, podnośników, pomp i innych urządzeń zasilanych z akumulatorów. W silniku są zamontowane magnesy neodymowe i 6 szczotek. Moc silnika zależy od napięcia z jakiego jest zasilany. Gdy silnik jest zasilany z napięcia 24V to osiąga moc tylko 8kW a gdy jest zasilany z napięcia 72V to osiąga moc aż 16kW. Gdy silnik jest bardzo dobrze chłodzony wentylatorem, to może ciągle, bez przerwy, pobierać prąd 170A, a przy zasilaniu 72V osiąga moc 11kW, oraz może przez 5 sekund pobierać prąd 260A, osiąga wtedy moc 16kW. Im silnik jest lepiej chłodzony tym może dłużej pracować z maksymalną mocą. Silnik wyposażony jest w termometr , który wskazuje temperaturę szczotek silnika oraz jest wyposażony w termostat. Gdy temperatura szczotek silnika przekroczy 70stC to styki termostatu się zwierają (maksymalne obciążenie styków wynosi 1A). Z silnika są wyprowadzone przewody od termostatu, które można wykorzystać do włączania sygnalizatora świetlnego lub dźwiękowego.

Rozstaw śrub mocujących, po kwadracie wynosi 105mm, czyli od osi śruby do osi jest 105mm. Śruby mocujące mają gwint na długości 25mm a średnicę 10mm.

Silnik szczotkowy prądu stałego, jest polecany do napędu skutera, motocykla, gokarta, łodzi, samochodu i innych pojazdów oraz do wyciągarek, podnośników, pomp i innych urządzeń zasilanych z akumulatorów. W silniku są zamontowane magnesy neodymowe i 8 szczotek. Moc silnika zależy od napięcia z jakiego jest zasilany. Gdy silnik jest zasilany z napięcia 24V to osiąga moc tylko 10kW a gdy jest zasilany z napięcia 96V to osiąga moc aż 23kW. Gdy silnik jest bardzo dobrze chłodzony wentylatorem, to może ciągle, bez przerwy, pobierać prąd 190A, a przy zasilaniu 96V osiąga moc 15kW, oraz może przez 5 sekund pobierać prąd 280A, osiąga wtedy moc 23kW. Im silnik jest lepiej chłodzony tym może dłużej pracować z maksymalną mocą. Silnik wyposażony jest w termometr , który wskazuje temperaturę szczotek silnika oraz jest wyposażony w termostat. Gdy temperatura szczotek silnika przekroczy 70stC to styki termostatu się zwierają (maksymalne obciążenie styków wynosi 1A). Z silnika są wyprowadzone przewody od termostatu, które można wykorzystać do włączania sygnalizatora świetlnego lub dźwiękowego.

Rozstaw śrub mocujących, po kwadracie wynosi 105mm, czyli od osi śruby do osi jest 105mm. Śruby mocujące mają gwint na długości 25mm a średnicę 10mm.

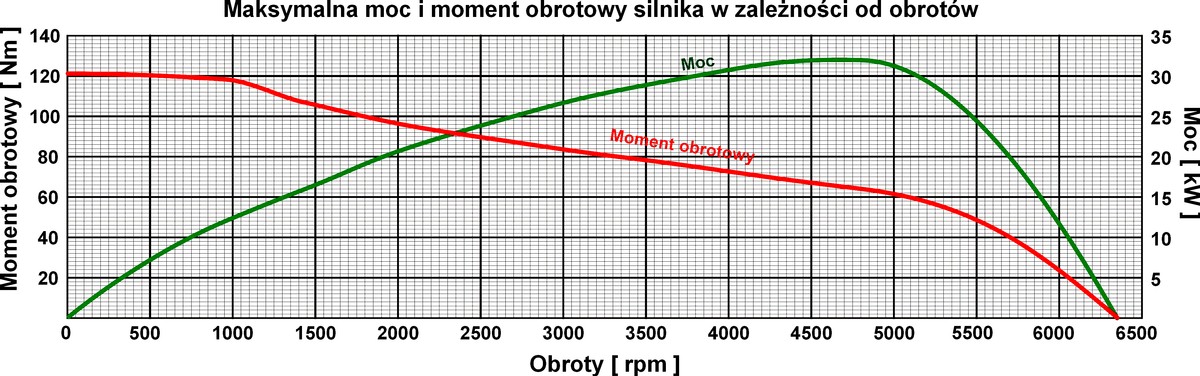

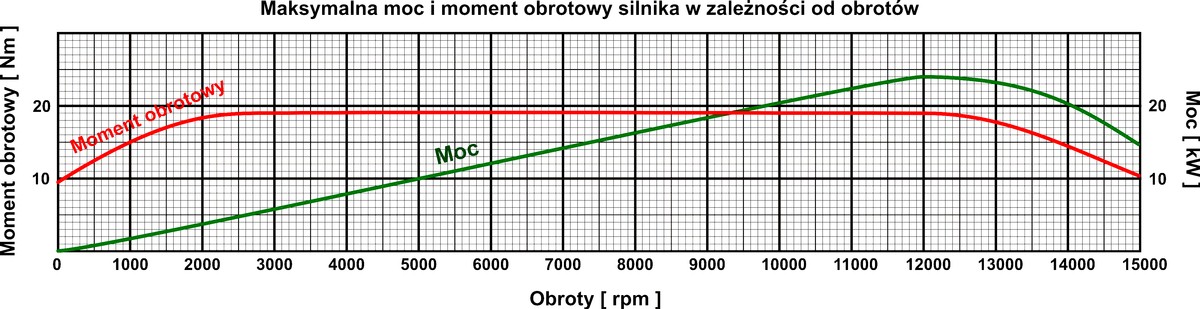

Silnik szczotkowy prądu stałego, jest polecany do napędu skutera, motocykla, gokarta, łodzi, samochodu i innych pojazdów oraz do wyciągarek, podnośników, pomp i innych urządzeń zasilanych z akumulatorów. W silniku są zamontowane magnesy neodymowe i 16 szczotek. Moc silnika zależy od napięcia z jakiego jest zasilany. Gdy silnik jest zasilany z napięcia 24V to osiąga moc tylko 12kW a gdy jest zasilany z napięcia 120V to osiąga moc aż 32kW. Gdy silnik jest bardzo dobrze chłodzony wentylatorem, to może ciągle, bez przerwy, pobierać prąd 210A, a przy zasilaniu 120V osiąga moc 21kW, oraz może przez 5 sekund pobierać prąd 320A, osiąga wtedy moc 32kW. Im silnik jest lepiej chłodzony tym może dłużej pracować z maksymalną mocą. Silnik wyposażony jest w termometr , który wskazuje temperaturę szczotek silnika oraz jest wyposażony w termostat. Gdy temperatura szczotek silnika przekroczy 70stC to styki termostatu się zwierają (maksymalne obciążenie styków wynosi 1A). Z silnika są wyprowadzone przewody od termostatu, które można wykorzystać do włączania sygnalizatora świetlnego lub dźwiękowego.

Rozstaw śrub mocujących, po kwadracie wynosi 105mm, czyli od osi śruby do osi jest 105mm. Śruby mocujące mają gwint na długości 25mm a średnicę 10mm.

Elektroniczny regulator obrotów silników szczotkowych prądu stałego. Służy do płynnej regulacji obrotów silnika na napięcie 24V...72V.
Regulator posiada:
- zabezpieczenie termiczne, to znaczy gdy temperatura wewnątrz regulatora przekroczy 110 stopni C, to regulator się wyłączy;
- zabezpieczenie prądowe, można ustawić jaki maksymalny prąd może podawać regulator do silnika;
- wolny start (soft-start), można ustawić tak aby, silnik powoli się rozpędzał do maksymalnych obrotów.

Uruchomienie regulatora:
1. Urządzenie należy przymocować do metalowej ramy lub obudowy pojazdu, w celu dobrego odprowadzenia ciepła z obudowy regulatora.
2. Do zacisku B+ i M podłączyć szczotkowy silnik elektryczny, o prądzie startowym nie większym niż 400A.
3. Połączenia należy wykonać kablem o przekroju co najmniej 40mm2.
4. Do zacisku B- podłączyć minus zasilania.
5. Do zacisku B+ podłączyć plus zasilania.
6. Do gniazda J2 włożyć wtyczkę kabla z potencjometrem.
7. Do przewodu 1 PWR i do zacisku B+ podłączyć włącznik.
8. Za pomocą włącznika można włączać i wyłączać silnik w każdym momencie jego pracy.
9. Do zasilania powinien też być podłączony bezpiecznik 400A.
10. Po dłuższej ciągłej pracy należy sprawdzić jak mocno się grzeje obudowa regulatora i zacisk M.
11. Jeżeli zacisk M lub obudowa jest tak gorąca że nie można jej utrzymać w ręce, to należy podłączyć wentylator lub aluminiowy kątownik.

Jest to elektroniczny regulator obrotów silników szczotkowych prądu stałego, z odzyskiem energii podczas hamowania.
Służy do płynnej regulacji obrotów silnika. Za pomocą tego urządzenia można płynnie regulować prędkość jazdy skutera,
motocykla, gokarta, łodzi, samochodu lub innego pojazdu.

1. Urządzenie należy przymocować do metalowej ramy lub obudowy pojazdu, w celu dobrego odprowadzenia ciepła z obudowy regulatora.
2. Do zacisku B+ i M podłączyć szczotkowy silnik elektryczny, o prądzie startowym nie większym niż 700A.
3. Połączenia należy wykonać kablem o przekroju co najmniej 100mm2.
4. Do zacisku B- podłączyć minus zasilania.
5. Do zacisku B+ podłączyć plus zasilania.
6. Do gniazda J2 włożyć wtyczkę kabla z potencjometrem.
7. Do przewodu 1 PWR i do zacisku B+ podłączyć włącznik.
8. Za pomocą włącznika można wyłączyć silnik w każdym momencie jego pracy.
9. Aby z powrotem włączyć silnik, należy potencjometrem zjechać do zera.
10. Do zasilania powinien też być podłączony bezpiecznik 700A.
11. Po dłuższej ciągłej pracy należy sprawdzić jak mocno się grzeje obudowa regulatora i zacisk M.
12. Jeżeli zacisk M lub obudowa jest tak gorąca że nie można jej utrzymać w ręce, to należy podłączyć wentylator lub aluminiowy kątownik.

Jest to elektroniczny regulator obrotów silników szczotkowych prądu stałego, z odzyskiem energii podczas hamowania. Służy do płynnej regulacji obrotów silnika. Za pomocą tego urządzenia można płynnie regulować prędkość jazdy skutera, motocykla, gokarta, łodzi, samochodu lub innego pojazdu.

1. Urządzenie należy przymocować do metalowej ramy lub obudowy pojazdu, w celu dobrego odprowadzenia ciepła z obudowy regulatora.
2. Do zacisku B+ i M podłączyć szczotkowy silnik elektryczny, o prądzie startowym nie większym niż 400A.
3. Połączenia należy wykonać kablem o przekroju co najmniej 50mm2.
4. Do zacisku B- podłączyć minus zasilania.
5. Do zacisku B+ podłączyć plus zasilania.
6. Do gniazda J2 włożyć wtyczkę kabla z potencjometrem.
7. Do przewodu czerwonego podłączyć włącznik, a włącznik do akumulatora.
8. Za pomocą włącznika można wyłączyć silnik w każdym momencie jego pracy.
9. Aby z powrotem włączyć silnik, należy potencjometrem zjechać do zera.
10. Do zasilania powinien też być podłączony bezpiecznik 400A.
11. Po dłuższej ciągłej pracy należy sprawdzić jak mocno się grzeje obudowa regulatora i zacisk M.
12. Jeżeli zacisk M lub obudowa jest tak gorąca że nie można jej utrzymać w ręce, to należy do niej przymocować aluminiową blachę i wentylator.

Jest to elektroniczny regulator obrotów silników szczotkowych prądu stałego, z odzyskiem energii podczas hamowania.
Służy do płynnej regulacji obrotów silnika. Za pomocą tego urządzenia można płynnie regulować prędkość jazdy skutera,
motocykla, gokarta, łodzi, samochodu lub innego pojazdu.

1. Urządzenie należy przymocować do metalowej ramy lub obudowy pojazdu, w celu dobrego odprowadzenia ciepła z obudowy regulatora.
2. Do zacisku B+ i M podłączyć szczotkowy silnik elektryczny, o prądzie startowym nie większym niż 600A.
3. Połączenia należy wykonać kablem o przekroju co najmniej 100mm2.
4. Do zacisku B- podłączyć minus zasilania.
5. Do zacisku B+ podłączyć plus zasilania.
6. Do gniazda J2 włożyć wtyczkę kabla z potencjometrem.
7. Do przewodu 1 PWR i do zacisku B+ podłączyć włącznik.
8. Za pomocą włącznika można wyłączyć silnik w każdym momencie jego pracy.
9. Aby z powrotem włączyć silnik, należy potencjometrem zjechać do zera.
10. Do zasilania powinien też być podłączony bezpiecznik 700A.
11. Po dłuższej ciągłej pracy należy sprawdzić jak mocno się grzeje obudowa regulatora i zacisk M.
12. Jeżeli zacisk M lub obudowa jest tak gorąca że nie można jej utrzymać w ręce, to należy podłączyć wentylator lub aluminiowy kątownik.

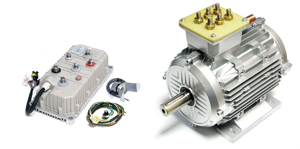

Jest to elektroniczny regulator obrotów do silników indukcyjnych. Służy do płynnej regulacji obrotów silnika. Za pomocą tego urządzenia można płynnie regulować prędkość jazdy skutera, motocykla, gokarta, samochodu lub innego pojazdu.

Uruchomienie regulatora:
1. Do zacisków W, V i U podłączyć silnik indukcyjny.
2. Połączenia należy wykonać kablem o przekroju co najmniej 50mm2.
3. Do zacisku B- podłączyć minus zasilania.
4. Do zacisku B+ podłączyć plus zasilania.
5. Do kwadratowego gniazda włożyć wtyczkę kabla z potencjometrem.
6. Do płaskiego gniazda włożyć wtyczkę kabla od enkodera.

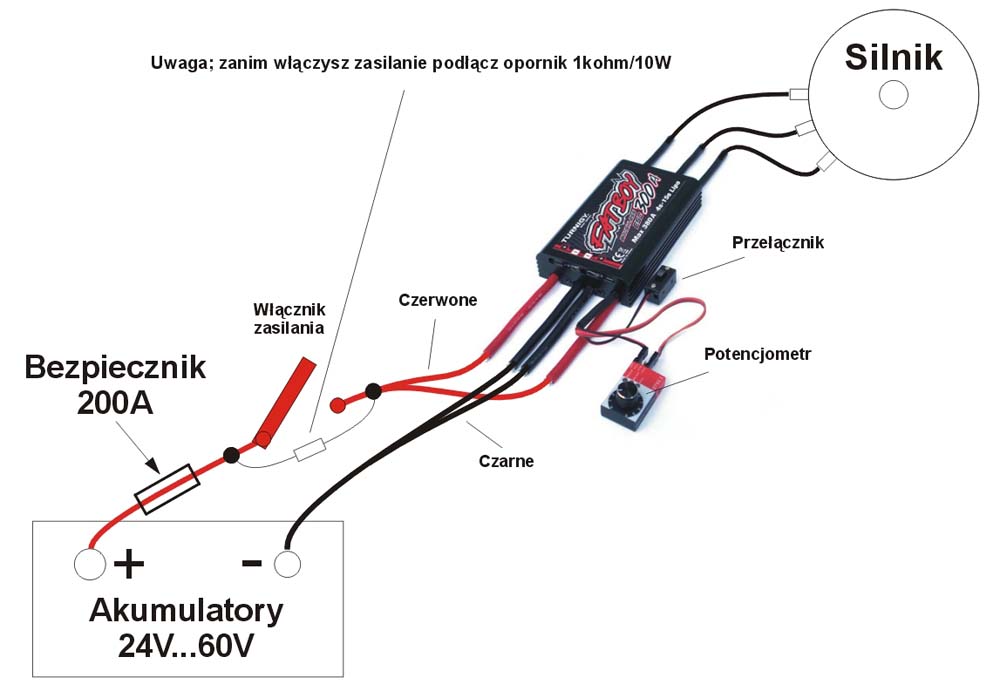

7. Połączenia należy wykonać zgodnie z rysunkiem.
8. Za pomocą włącznika można włączać silnik w każdym momencie jego pracy.
9. Aby z powrotem włączyć silnik, należy potencjometrem zjechać do zera.
10. Do zasilania powinien też być podłączony bezpiecznik 400A.
11. Po dłuższej ciągłej pracy należy sprawdzić jak mocno się grzeje obudowa regulatora i zaciski przewodów.
12. Jeżeli zaciski przewodów lub obudowa jest tak gorąca że nie można jej utrzymać w ręce, to należy do radiatora przymocować wentylator.

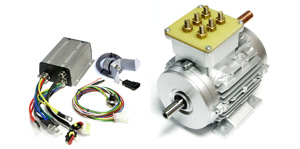

Moc zestawu 10,8kW , Prędkość pojazdu 80km/h

Zestaw przy zasilaniu napięciem 60V, maksymalnie może pobierać prąd 180A, uzyska wtedy moc 10,8kW. Silnik uzyska 4000 obrotów na minutę.


Szczegółowy opis regulatora            Szczegółowy opis silnika

Cena 3826zł
Komplet  zawiera:
- Silnik
- Enkoder z uchwytem
- Regulator z potencjometrem
- Instrukcję obsługi
- Gwarancję
- Fakturę VAT
